फाउंडेशन सपोर्ट के लिए एंकरिंग रिग का उपयोग करने के लिए चरण-दर-चरण मार्गदर्शिका क्या है?

फाउंडेशन सपोर्ट के लिए एंकरिंग रिग का उपयोग करने के लिए चरण-दर-चरण मार्गदर्शिका क्या है?

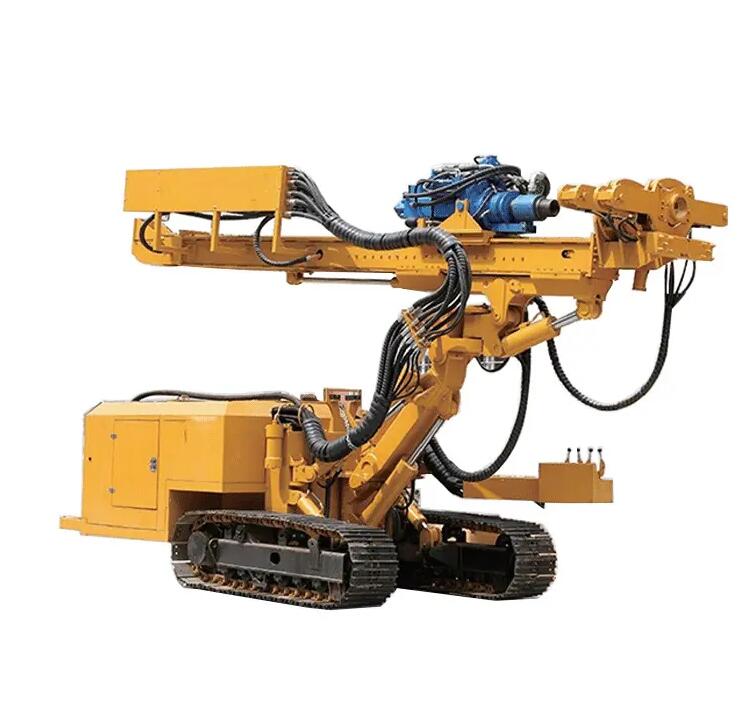

फाउंडेशन समर्थन का उपयोग कर रहा हैएंकरिंग रिग्सभू-तकनीकी इंजीनियरिंग में एक महत्वपूर्ण प्रक्रिया है, जो चुनौतीपूर्ण मिट्टी या चट्टान की स्थिति में संरचनाओं की स्थिरता और सुरक्षा सुनिश्चित करती है। इन विशेष ड्रिलिंग मशीनों को ग्राउंड एंकर, टाईबैक या मिट्टी की कीलों को स्थापित करने के लिए डिज़ाइन किया गया है जो नींव, बनाए रखने वाली दीवारों या ढलानों को मजबूत करते हैं। हालाँकि, एंकरिंग रिग को संचालित करने के लिए इष्टतम परिणाम प्राप्त करने के लिए सटीकता, तकनीकी ज्ञान और सुरक्षा प्रोटोकॉल का कड़ाई से पालन करना आवश्यक है। यह आलेख नींव समर्थन के लिए एंकरिंग रिग का उपयोग करने, तैयारी, ड्रिलिंग, इंस्टॉलेशन और पोस्ट-इंस्टॉलेशन प्रक्रियाओं को कवर करने के लिए एक व्यापक चरण-दर-चरण मार्गदर्शिका प्रदान करता है।

चरण 1: पूर्व-संचालन योजना और साइट मूल्यांकन

एंकरिंग रिग तैनात करने से पहले, पूरी तरह से साइट का मूल्यांकन किया जाना चाहिए। इसमें मिट्टी की संरचना, भूजल स्तर और भार-वहन आवश्यकताओं को समझने के लिए भू-तकनीकी रिपोर्ट की समीक्षा करना शामिल है। इंजीनियर संरचनात्मक मांगों के आधार पर एंकर प्रकार (उदाहरण के लिए, ग्राउटेड एंकर, हेलिकल एंकर), गहराई, व्यास और रिक्ति निर्धारित करते हैं। इसके अतिरिक्त, भूमिगत उपयोगिताओं, प्राकृतिक संरचनाओं या मौजूदा संरचनाओं जैसी बाधाओं के लिए साइट का सर्वेक्षण किया जाता है। लामबंदी से पहले सभी आवश्यक परमिट और सुरक्षा मंजूरी प्राप्त की जानी चाहिए।

चरण 2: रिग सेटअप और अंशांकन

एक बार साइट पर पहुंचने के बाद, ऑपरेशन के दौरान झुकाव को रोकने के लिए आउटरिगर या स्टेबलाइजर्स का उपयोग करके एंकरिंग रिग को स्थिर, समतल जमीन पर रखें। सुनिश्चित करें कि रिग इंजीनियरिंग लेआउट के अनुसार निर्दिष्ट ड्रिलिंग बिंदुओं के साथ संरेखित है। तकनीकी विशिष्टताओं के अनुसार, ड्रिलिंग कोण, टॉर्क सेटिंग्स और फ़ीड दबाव सहित रिग के हाइड्रोलिक और इलेक्ट्रॉनिक सिस्टम को कैलिब्रेट करें। मस्तूल, ड्रिल स्ट्रिंग और हाइड्रोलिक होज़ जैसे सभी घटकों की प्री-ऑपरेशनल जांच करें, ताकि यह पुष्टि हो सके कि वे इष्टतम स्थिति में हैं।

चरण 3: ड्रिलिंग और छेद तैयार करना

मिट्टी या चट्टान की स्थिति के आधार पर उपयुक्त ड्रिल बिट और तकनीक का चयन करके ड्रिलिंग शुरू करें। नरम मिट्टी के लिए, निरंतर उड़ान बरमा के साथ रोटरी ड्रिलिंग का उपयोग किया जा सकता है, जबकि कठोर चट्टान के लिए डाउन-द-होल हथौड़ा (डीटीएच) ड्रिलिंग की आवश्यकता हो सकती है। छेद की अखंडता बनाए रखने के लिए ड्रिलिंग गति, टॉर्क और फ्लश दबाव जैसे मापदंडों की निगरानी करें। ड्रिलिंग के दौरान, छेद को ढहने से बचाने के लिए यदि आवश्यक हो तो आवरण या स्थिर तरल पदार्थ का उपयोग करें। एक बार जब लक्ष्य गहराई तक पहुंच जाए, तो मलबे को हटाने के लिए हवा या पानी के फ्लशिंग का उपयोग करके छेद को अच्छी तरह से साफ करें और लंगर के लिए उचित बंधन शक्ति सुनिश्चित करें।

चरण 4: एंकर स्थापना और ग्राउटिंग

ड्रिल किए गए छेद में पूर्वनिर्मित एंकर असेंबली (आमतौर पर एक स्टील टेंडन या बार) डालें। ग्राउटेड एंकरों के लिए, डिज़ाइन विनिर्देशों के अनुसार ग्राउट मिश्रण तैयार करें - आमतौर पर बढ़ी हुई ताकत और संक्षारण प्रतिरोध के लिए एडिटिव्स के साथ सीमेंट-आधारित घोल। नीचे से ऊपर की ओर छेद में ग्राउट पंप करने के लिए एक ट्रेमी पाइप या ग्राउट नली का उपयोग करें, यह सुनिश्चित करते हुए कि कोई हवा की जेब न रहे। पोस्ट-ग्राउटेड एंकर के मामले में, भार क्षमता में सुधार के लिए प्रारंभिक इलाज के बाद दबाव ग्राउटिंग लागू करें।

चरण 5: तनाव देना और लॉक-ऑफ करना

ग्राउट पर्याप्त ताकत (प्रयोगशाला परीक्षणों के माध्यम से सत्यापित) प्राप्त करने के बाद, डिज़ाइन लोड पर हाइड्रोलिक जैक का उपयोग करके एंकर पर दबाव डालें। यह प्रक्रिया, जिसे प्रीस्ट्रेसिंग के रूप में जाना जाता है, यह सुनिश्चित करती है कि एंकर सक्रिय है और तुरंत ताकतों का विरोध कर सकता है। डिज़ाइन सहनशीलता के अनुपालन की पुष्टि करने के लिए तनाव के दौरान बढ़ाव और दबाव गेज की निगरानी करें। एक बार जब लक्ष्य भार पूरा हो जाए, तो एक बियरिंग प्लेट और नट असेंबली का उपयोग करके एंकर को बंद कर दें। गुणवत्ता आश्वासन और भविष्य के संदर्भ के लिए सभी तनावपूर्ण डेटा रिकॉर्ड करें।

चरण 6: स्थापना के बाद सत्यापन और दस्तावेज़ीकरण

एंकर के प्रदर्शन को सत्यापित करने के लिए लिफ्ट-ऑफ परीक्षण या प्रूफ लोडिंग जैसे अखंडता परीक्षण आयोजित करें। यदि दीर्घकालिक स्थायित्व के लिए आवश्यक हो तो संक्षारण सुरक्षा प्रणालियाँ (उदाहरण के लिए, ग्रीस से भरी आस्तीन या एपॉक्सी कोटिंग) स्थापित करें। अंत में, पूरी प्रक्रिया का दस्तावेजीकरण करें, जिसमें निर्मित चित्र, परीक्षण रिपोर्ट और रखरखाव सिफारिशें शामिल हैं। महत्वपूर्ण संरचनाओं के लिए लंगर भार और विस्थापन की नियमित निगरानी की सलाह दी जा सकती है।

इस व्यवस्थित मार्गदर्शिका का पालन करके, ऑपरेटर सुरक्षित, कुशल और विश्वसनीय फाउंडेशन समर्थन सुनिश्चित कर सकते हैंएंकरिंग रिग्स. उद्योग मानकों का पालन, जैसे कि इंटरनेशनल सोसाइटी फॉर सॉइल मैकेनिक्स एंड जियोटेक्निकल इंजीनियरिंग (आईएसएसएमजीई), परियोजना की सफलता के लिए आवश्यक है।
