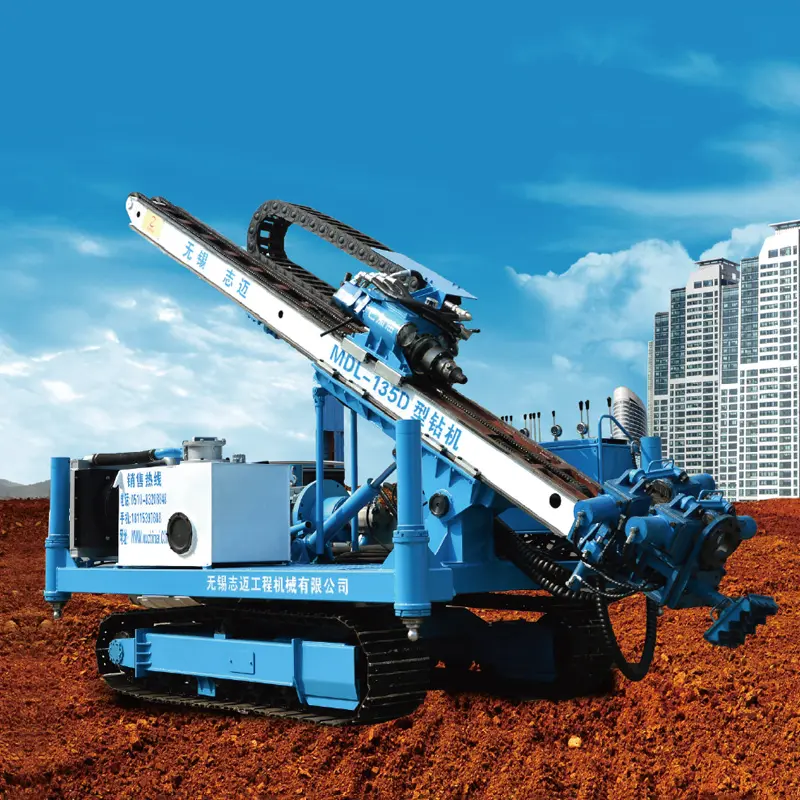

ZDL-135D घरेलू सबवे, उच्च-वृद्धि वाली इमारतों, हवाई अड्डों, ग्राउंड सोर्स हीट पंप और एंकरिंग, जेट ग्राउटिंग और वॉटर लॉक के लिए अन्य गहरी नींव के गड्ढों पर आधारित आरएम द्वारा विकसित एक उच्च दक्षता वाली ड्रिल रिग है। ड्रिल रिग अभिन्न है और एक क्रॉलर चलने वाले चेसिस और एक क्लैम्पिंग शेकल से सुसज्जित है। रूट कैनाल ड्रिलिंग टूल का उपयोग आवरण के साथ छेद ड्रिल करने के लिए किया जा सकता है, और लिफ्टिंग और जेट ग्राउटिंग फ़ंक्शंस जोड़े जाते हैं।
आप हमारे कारखाने से क्रॉलर एंकर ड्रिल रिग्स खरीदने का आश्वासन दे सकते हैं, और आपके हर अनुरोध को 24 घंटे के भीतर जवाब दिया जाएगा। यदि आप क्रॉलर एंकर ड्रिल रिग उत्पादों में रुचि रखते हैं, तो कृपया हमसे संपर्क करें।
क्रॉलर एंकर ड्रिलिंग रिग मशीन परिचय
कवर: जोड़ा कवर मशीन उपस्थिति को अधिक वैज्ञानिक बनाता है और प्रमुख हाइड्रोलिक भागों को प्रदूषण से बचाता है;
पैर: न केवल यह तेल सिलेंडर को नुकसान से रोकता है, बल्कि यह समर्थन शक्ति को भी बढ़ाता है;
ऑपरेशन टेबल: स्प्लिट ऑपरेशन टेबल ऑपरेशन को सरल बनाता है और गलतफहमी से बचता है;
क्रॉलर: लंबा और मजबूत क्रॉलर प्रभावी रूप से डूबने और स्ट्रैट की एक विस्तृत श्रृंखला के अनुकूल को रोकता है;
लिफ्टिंग: छेद की ऊंचाई को समायोजित किया जा सकता है और अब काम करने की सतह की ऊंचाई पर निर्भर नहीं करता है;
स्वचालित टर्नटेबल: यह मैनुअल श्रम को समाप्त करता है और आसान और अधिक सुविधाजनक है;
पावर हेड: ड्रिलिंग रिग स्लीविंग डिवाइस को दोहरी हाइड्रोलिक मोटर्स द्वारा संचालित किया जाता है, जिसमें बड़े आउटपुट टॉर्क और समान उत्पादों की तुलना में रोटेशन का एक निचला केंद्र होता है, जो ड्रिलिंग रिग कोबाल्ट होल के संतुलन में बहुत सुधार करता है। कॉन्फ़िगर किया गया विस्तार संयुक्त कोबाल्ट रॉड के थ्रेड जीवन को बहुत बढ़ा सकता है;
बड़े थ्रू-होल हाई-प्रेशर नल: बढ़े हुए सिर के निर्माण के लिए एक आवश्यक उपकरण;
कूलिंग सिस्टम: कूलिंग सिस्टम को ग्राहक के स्थानीय क्षेत्र की विशेष कार्य परिस्थितियों के लिए अनुकूलित किया जाता है ताकि यह सुनिश्चित किया जा सके कि हाइड्रोलिक सिस्टम का अधिकतम तापमान 70 ℃ से अधिक नहीं है जब बाहरी तापमान 45 ℃ है।
निर्माण सुविधाएँ
● वैकल्पिक विशेष पाइप ड्रिलिंग टूल्स (ड्रिल रॉड, केसिंग, सनकी कोबाल्ट हेड), अस्थिर संरचनाओं में छेद खोलने के लिए आवरण दीवार सुरक्षा, और अंतिम ड्रिलिंग के लिए पारंपरिक बॉल-टूथ ड्रिल बिट्स। उच्च ड्रिलिंग दक्षता और अच्छी छेद गुणवत्ता।
● क्रॉलर एंकर ड्रिलिंग रिग्स का उपयोग मुख्य रूप से डीप फाउंडेशन गड्ढों के एंकर समर्थन के लिए किया जाता है। रोटरी ग्राउटिंग मॉड्यूल को बदलकर रोटरी ग्राउटिंग निर्माण के लिए ड्रिलिंग रिग का उपयोग भी किया जा सकता है। इसके अलावा, इस मशीन में भूतापीय छेद, वर्षा कुओं, माइक्रो स्टील पाइप के ढेर और माइक्रो कास्ट-इन-प्लेस पाइल्स के निर्माण में भी मजबूत प्रदर्शन है।
● क्रॉलर चेसिस के अलावा, शेकल और टर्नटेबल, क्रॉलर एंकर ड्रिलिंग रिग भी उपयोगकर्ताओं को वैकल्पिक सामान जैसे रोटरी ग्राउटिंग मॉड्यूल भी प्रदान करता है। उपयोगकर्ता आपकी ड्रिलिंग रिग को आपकी परियोजना के लिए अधिक उपयुक्त बनाने के लिए ड्रिलिंग रिग का आदेश देते समय उनका चयन और सुपरिम्पोज कर सकते हैं।
मूल प्रदर्शन और पैरामीटर
बुनियादी पैरामीटर | |
ड्रिलिंग व्यास: | Φ150-(250) मिमी) |
ड्रिलिंग गहराई: | 100-140 (M) |
ड्रिल पाइप व्यास/आवरण व्यास: | Φ89/φ102/φ114/φ127/2133/φ140/φ146/(168) मिमी) |
ड्रिलिंग झुकाव: | 0-90 (°) |
बूम उठाना ऊंचाई: | 447 (मिमी) |
रोटेटर आउटपुट स्पीड: | 10/20/25/40/50/60/70/100/120/140) r/min) |
रोटेटर आउटपुट टॉर्क: | 6800 (n। एम) |
रोटेटर यात्रा: | 3400 (मिमी) |
प्रोपेल रैक फीडिंग प्रक्रिया: | 3400 (मिमी) |
रोटेटर लिफ्टिंग फोर्स: | 65 (केएन) |
रोटेटर उठाने की गति: | 0-2। 8 समायोज्य/7/18/25) m/min) |
रोटेटर दबाव: | 33 (केएन) |
रोटेटर दबाव की गति: | 0-1। 4 समायोज्य/14/36/50) m/min) |
पैदल चलने के पैरामीटर | |
चलने की शैली: | ट्रैक करना |
चढ़ाई कोण: | 25 ° |
ट्रैक ग्राउंड प्रेशर: | 40kpa |
चलने की गति: | 0। 4 किमी/घंटा |
रोटेशन पैरामीटर | |
रोटेशन विधि: | पूरी मशीन का स्वचालित रोटेशन |
घूर्णन संरचना: | स्लीविंग असर |
स्थिति विधि: | पोजिशनिंग पिन |
इनपुट शक्ति | |
इनपुट पावर (मोटर): | 55+18। 5 (kW) |
शिपिंग स्थिति (l*w*h): | 5400*2100*2200) मिमी) |
वज़न: | 6500 (kg) |
